| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | กรมทรัพย์สินทางปัญญา 20*20 OCXO |
| MOQ: | 100 ชิ้น |
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | 1000ชิ้น/กล่อง |
| เงื่อนไขการจ่ายเงิน: | T/T |

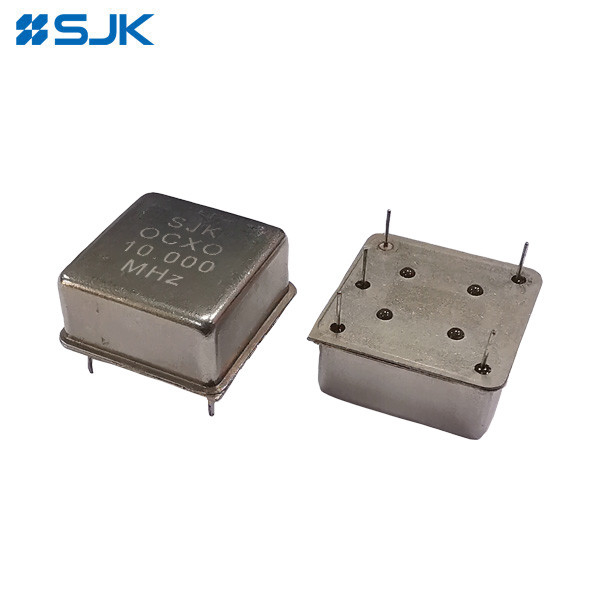

3X Series Thru-hole 20*20 OCXO ระยะความถี่สูง 5MHz-40MHz ความมั่นคงสูง 10ppb สําหรับโทรคมนาคม
ลักษณะ:
รายละเอียดอิเล็กทรอนิกส์:
| รายการ | 3X ซีรีส DIP 20*20 OCXO | ||||
| รูปแบบคลื่นออก | HCMOS | ||||
| ระยะความถี่ | 5MHz ถึง 40MHz | ||||
| โลเตชั่นไฟฟ้า | 3.3V | 5V | |||
| อัตราต่อรองการปรับระดับเริ่มต้น | ± 500ppb (สูงสุด) | ||||
| Vcon = + 1.65V | Vcon = + 2.5V | ||||
| ประเภทการตัดคริสตัลที่ใช้ | SC-Cut คริสตัล | ||||
| ความมั่นคงของความถี่ | VS อุณหภูมิ | ± 10ppb มากที่สุด มากกว่า -30°C ถึง +70°C | |||
| ± 10ppb มากที่สุด มากกว่า -30°C ถึง +70°C | |||||
| ± 10 ppb มากที่สุด มากกว่า -40°C ถึง +85°C | |||||
| VS ความดันไฟฟ้า | ± 10ppb มากที่สุด (Vcc±5%) | ||||
| vs เวลาอุ่นเครื่อง | 3 นาทีสูงสุด ภายใน ± 50ppb ของความถี่มาตรฐาน | ||||
| VS การแก่ตัว | ±0.5ppb แม็กซ์./หลังจาก 30 วัน; ±50ppb แม็กซ์./ปีแรก; ±300ppb แม็กซ์. | ||||
|
ระบบควบคุมแรงดันเปิด ปิน 1 ((EFC) |
ระยะการปรับความถี่ | ± 0.5ppm นาที, ± 2ppm มากที่สุด | |||
| ระยะความกระชับกําลังควบคุม | +1.65V± 1.65V | +2.5V± 2.5V | |||
| ฟังก์ชันการโอน | สิทธิบวก: การเพิ่มความกระตุ้นการควบคุม เพิ่มความถี่การออก | ||||
| อัมพาตทางเข้า | 100 KΩ นาที | ||||
| ความเป็นเส้นตรงของ EFC | ± 10% สูงสุด | ||||
| พลัง | การระบายพลังงาน (@ 25°C) | 1.3 แวตสูงสุดในสภาพคงที่ 800mAสูงสุดในสภาพเปิด | |||
| ผลิต | Output Logic สูง (V)โอ้) | +2.4V นาที | +3.5V นาที | ||
| Output Logic ต่ํา (V)OL) | +0.5V สูงสุด | +0.5V สูงสุด | |||
| ระยะเวลาทํางาน | 45 ~ 55% | ||||
| ภาระ | 15pF | ||||
| เวลาขึ้น / เวลาตก | 7nS สูงสุด (20% ~ 80% ของรูปคลื่น) | ||||
| การสับสนเสียงระยะ [20MHz] ((ประเภท.) | 10Hz | 100Hz | 1KHz | 10KHz | |
| -115dBc | -135dBc | -145dBc | - 150dBc | ||
| อุณหภูมิการทํางาน | -20~+70°C, -40~+85°C หรือระบุ | ||||
| อุณหภูมิในการเก็บ | -55 ~ + 125 °C | ||||
| ขนาดบรรจุ (L*W*H) | 20.6*20.6*11.0 มิลลิเมตร | ||||
| หน่วยบรรจุ | 1000 ชิ้น/กล่อง | ||||

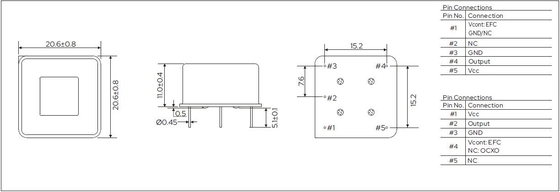

ขนาด:
