| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | SMD 9*7 OCXO |
| MOQ: | 1000 ชิ้น |
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | 1,000 ชิ้น / รีล |
| เงื่อนไขการจ่ายเงิน: | T/T |

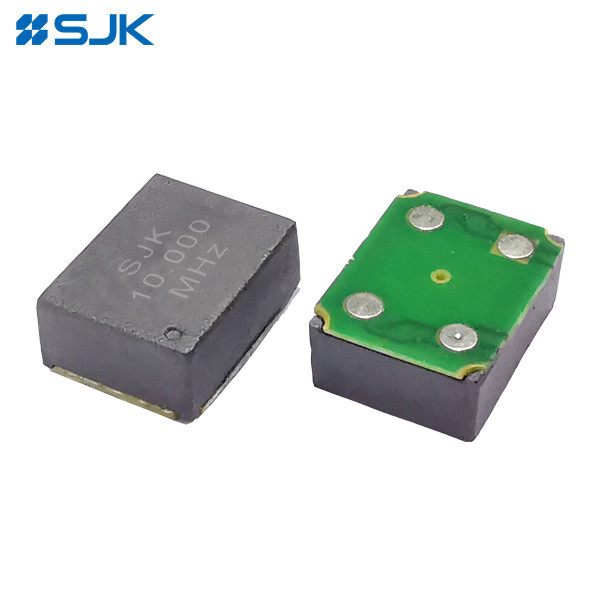

ความมั่นคงสูง ขนาดเล็ก SMD 4-pad Package OCXO 1X Series SMD 9 * 7 ขนาด OCXO สําหรับเครื่องปรับเปลี่ยนดิจิตอล
ลักษณะ:
รายละเอียดอิเล็กทรอนิกส์:
| รายการ | 1X ซีรีส SMD 9 * 7 OCXO | ||||
| รูปแบบคลื่นออก | HCMOS | คลื่นไซน์ตัด | |||
| ระยะความถี่ | 10MHz ถึง 50MHz | 10MHz ถึง 50MHz | |||
| โลเตชั่นไฟฟ้า | 3.3V | 5V | 3.3V | 5V | |
| อัตราต่อรองการปรับระดับเริ่มต้น | ± 500ppb (สูงสุด) | ± 500 ppb (สูงสุด) | |||
| Vcon = + 1.65V | Vcon = + 2.5V | Vcon = + 1.65V | Vcon = + 2.5V | ||
| ประเภทการตัดคริสตัลที่ใช้ | คริสตัล IT-Cut | ||||
| ความมั่นคงของความถี่ | VS อุณหภูมิ | ± 10ppb (สูงสุด) มากกว่า -30°C ถึง +70°C | |||
| ± 20 ppb (สูงสุด) มากกว่า -40°C ถึง +85°C | |||||
| VS ความดันไฟฟ้า | ± 10ppb มากที่สุด (Vcc±5%) | ||||
| vs เวลาอุ่นเครื่อง | 5 นาทีสูงสุด ภายใน ± 0.1 ppm ของความถี่มาตรฐาน | ||||
| VS การแก่ตัว | ±3.0ppb แม็กซ์./หลังจาก 30 วัน; ±600ppb แม็กซ์./ปีแรก; ±3ppm แม็กซ์. | ||||
| VS การไหลกลับ | ± 1.0ppm สูงสุด, 1 การไหลกลับและวัด 24 ชั่วโมงต่อมา | ||||
|
ระบบควบคุมแรงดันเปิด ปิน 1 ((EFC) |
ระยะการปรับความถี่ | ± 5ppm นาที | |||
| ระยะความกระชับกําลังควบคุม | +1.65V± 1.65V | +2.5V± 2.5V | |||
| ฟังก์ชันการโอน | สิทธิบวก: การเพิ่มความกระตุ้นการควบคุม เพิ่มความถี่การออก | ||||
| อัมพาตทางเข้า | 100 KΩ นาที | ||||
| ความเป็นเส้นตรงของ EFC | ± 10% สูงสุด | ||||
| พลัง | การระบายพลังงาน (@ 25°C) | 0.4 วัตต์สูงสุดในสภาพคงที่ 350mAสูงสุดในสภาพเปิด | |||
| ผลิต | Output Logic สูง (V)โอ้) | +2.4V นาที | +4.5V นาที | - | - |
| Output Logic ต่ํา (V)OL) | +0.4V สูงสุด | +0.5V สูงสุด | - | - | |
| ระยะเวลาทํางาน | 45 ~ 55% | - | |||
| ภาระ | 15pF | 10KΩ//10pF ± 10% | |||
| ระดับความดันออก (สูงสุดถึงสูงสุด) | - | - | 00.8Vp-p นาที | ||
| เวลาขึ้น / เวลาตก | 7nS สูงสุด (20% ~ 80% ของรูปคลื่น) | ||||
| การสับสนเสียงระยะ [20MHz] ((ประเภท.) | 10Hz | 100Hz | 1KHz | 10KHz | |
| -98dBc | -126dBc | -145dBc | -152dBc | ||
| อุณหภูมิการทํางาน | -20~+70°C, -40~+85°C หรือระบุ | ||||
| อุณหภูมิในการเก็บ | -55 ~ + 125 °C | ||||
| ขนาดบรรจุ (L*W*H) | 9.7*7.5*4.1 มิลลิเมตร | ||||
| หน่วยบรรจุ | 1000 ชิ้น/รีล | ||||

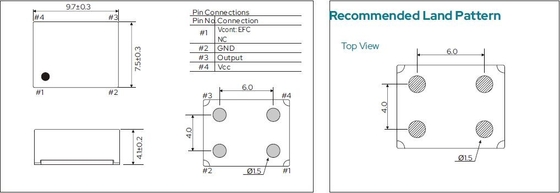

ขนาด:
