| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | SJK-5AWSF1568MA6 |
| MOQ: | 1000 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 3Kpcs/รีล |
| เงื่อนไขการจ่ายเงิน: | T/T |
ลักษณะ

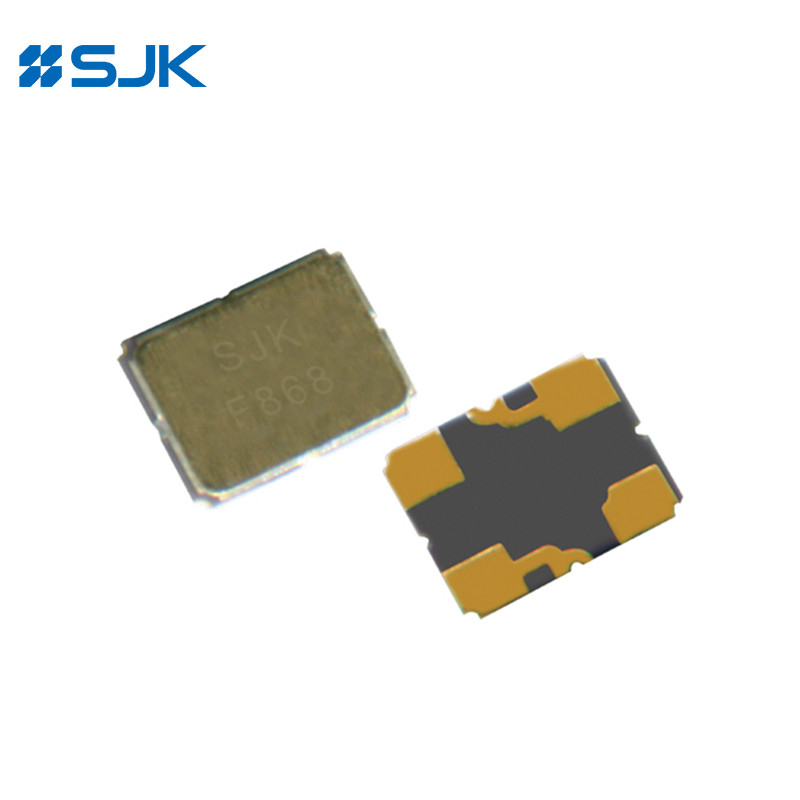

แพ็คเกจเซรามิกสําหรับเทคโนโลยีที่ติดอยู่บนพื้นผิว (SMT)
เครื่องกรอง SAW ความถี่สูง
ขนาดของแพ็คเกจ 2.5 × 2.0 × 0.65 มิลลิเมตร
ประเภทแพคเกจ DCC4A
อุปกรณ์ที่มีความรู้สึกต่อไฟฟ้าสแตตติก (ESD)
การติดตั้งอัตโนมัติและการเชื่อมแบบกลับกระแส
สอดคล้องกับ RoHS และไม่มี Pb
รายละเอียด
| รายการ | ขั้นต่ํา | แบบปกติ | ขนาดสูงสุด | หน่วย | |
| ความถี่กลาง | 1568.00MHz หรือความถี่สูงอื่น ๆ | MHz | |||
| การสูญเสียการใส่ | 1.4 | 2.0 | dB | ||
| การสูญเสียการใส่ | 1559.08~1563.098MHz | 1.6 | 2.5 | dB | |
| 1573.42~1577.420MHz | 1.7 | 2.5 | dB | ||
| อัมพลิทูด์ Ripple (p-p) | 1559.098~1577.42MHz | 0.5 | 1.0 | dB | |
| ความกว้างแบนด์ 3dB | 35 | 43 | MHz | ||
| คลื่นระยะยาวของกลุ่ม | 1559.098~1577.42MHz | 10 | 30 | ns | |
| ความอ่อนแอโดยสิ้นเชิง | DC~1463.00MHz | 32 | 38 | dB | |
| 1463.00~1493.00MHz | 38 | 43 | dB | ||
| 1493.00~1512.00MHz | 35 | 40 | dB | ||
| 1512.00~1624.00MHz | 50 | 55 | dB | ||
| 1643.00~1673.00MHz | 48 | 53 | dB | ||
| 1673.00~2000.00MHz | 40 | 45 | dB | ||
| 2000.00~1463.00MHz | 25 | 30 | dB | ||
| VSWR ทางเข้า | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| การออก VSWR | 1559.098~1577.42MHz | 1.5:1 | 2.0:1 | ||
| อุณหภูมิการทํางาน | - 40 | + 85 | °C | ||
| อุณหภูมิในการเก็บ | -55 | 125 | °C | ||

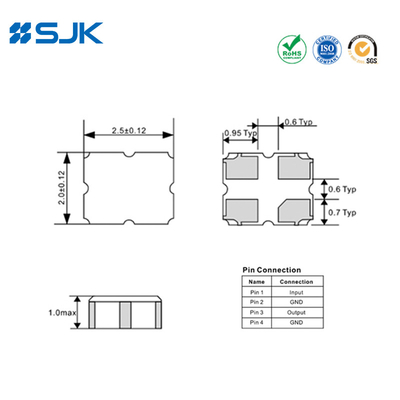

ขนาด [mm]
