| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | เอสเจเค-6เอ็กซ์ |
| MOQ: | 100 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 1Kp/กระเป๋า |
| เงื่อนไขการจ่ายเงิน: | T/T |
ลักษณะ

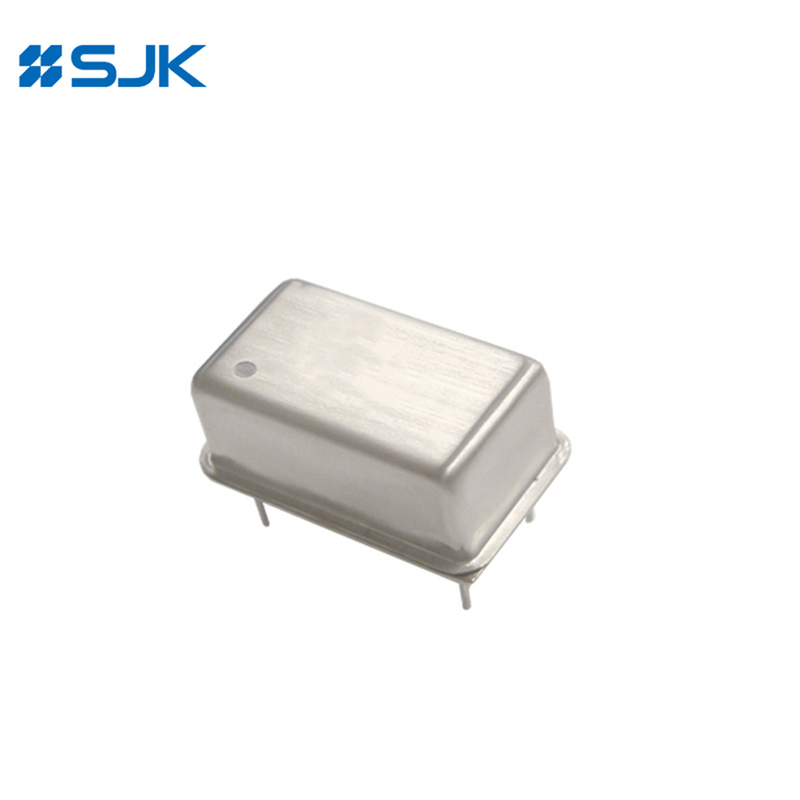

OCXO (Oven Controlled Crystal Oscillator) อุปกรณ์หมุนกระจกกระจกกระจกกระจก
แบบ 36.3 × 27.2 × 12.7 มิลลิเมตร DIP ผ่านรู OCXO
ระยะความถี่จาก 5MHz ถึง 100MHz
± 3ppb ความมั่นคงความถี่ มากกว่า -40 ~ + 85 °C
กลม 3 (รวม ± 0.3ppm รวมถึงการปรับปรุง 10 ปี)
ความร้อนเร็วมากและความมั่นคงอย่างแม่นยํา
การใช้งาน: สถานีฐาน, เครื่องเปลี่ยนดิจิตอล, อุปกรณ์การทดสอบ, อุปกรณ์การวัด, SDH, SONET เป็นต้น
สอดคล้องกับ RoHS และไม่มี Pb
รายละเอียด
| ประเภท | 6X ซีรีส DIP OCXO | ||
| ประเภทผลิต | LVTTL/Sine wave | ||
| อัตราภาระ | 15pF หรือระบุ | ||
| รูปแบบคลื่นออก | สี่เหลี่ยม | ||
| โลเตชั่นไฟฟ้า | 3.3V/5.0V | 12V | |
| ระยะความถี่ | 5 ~ 40MHz | 10 ~ 100MHz | |
| อุณหภูมิการทํางาน | -40 ~ + 85 °C หรือ specify | ||
| ความมั่นคงของความถี่ | ความอดทนต่อความถี่ | ± 5ppb สูงสุด | |
| VS อุณหภูมิการทํางาน | ± 3ppb ~ ± 10ppb | ||
| VS ความแรงกดไฟฟ้า | ± 0.5ppb มากที่สุด (±5 การเปลี่ยนแปลง) | ||
| vs ความจุ | ± 0.5ppb มากที่สุด (± 10 การเปลี่ยนแปลง) | ||
| VS การแก่ตัว | ±0.5ppb / วัน, ±50ppb/ปี, ±0.3ppm/10 ปี | ||
| ความดัน Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| ระยะเวลาทํางาน | 45 ~ 55% | ||
| อ้างอิง | -60dBc | ||
| การอุ่นเครื่อง | ±10ppb (ใน 10 นาที @+25 หมายถึง 1 ชั่วโมง) | ||
| การบริโภคพลังงาน (สภาพคงที่) | 1.3W แม็กซ์ | ||
| ระยะการปรับความถี่ | ±0.5ppm (+2.5V±2.5V/+5V±5) | ||
| เสียงระยะ @20MHz | @10Hz | -120dBc/Hz | |
| @100Hz | -135dBc/Hz | ||
| @ 1KHz | -145dBc/Hz | ||
| @10KHz | - 150dBc/Hz | ||
| หน่วยบรรจุ | 100 ชิ้น | ||

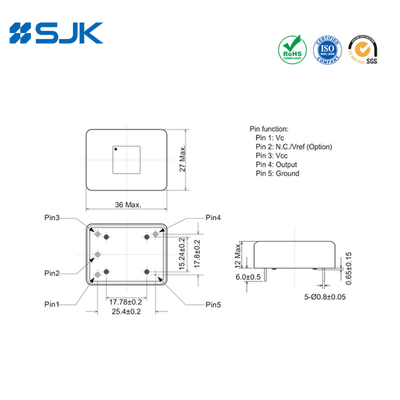

ขนาด [mm]
