| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | เอสเจเค-5เอ็กซ์ |
| MOQ: | 1000 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 1Kp/กระเป๋า |
| เงื่อนไขการจ่ายเงิน: | T/T |

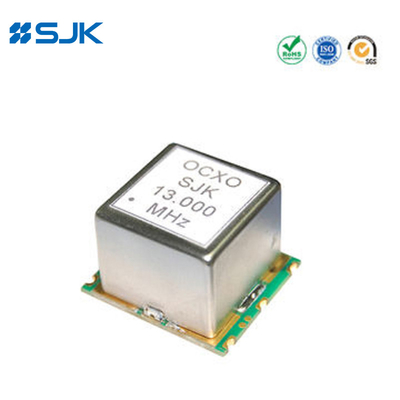

SMD ขนาด 25 * 22 * 11 มม OCXO สนับสนุน 5-40MHz 3.3V ระบบหมุนกระบอกคริสตัลที่ควบคุมด้วยเตาอบ
ลักษณะ
OCXO (Oven Controlled Crystal Oscillator) อุปกรณ์หมุนกระจกกระจกกระจกกระจก
แบบ 25.4 × 22.1 × 11 มม SMD OCXO
ระยะความถี่จาก 5MHz ถึง 40MHz
± 10ppb ความมั่นคงความถี่มากกว่า -40 ~ + 85 °C
การติดตั้งอัตโนมัติและการเชื่อมแบบกลับกระแส
ความร้อนเร็วมากและความมั่นคงอย่างแม่นยํา
หน่วยคริสตัล SC-Cut
การใช้งาน: สถานีฐาน, เครื่องเปลี่ยนดิจิตอล, อุปกรณ์ทดสอบ, อุปกรณ์วัด, เครื่องสังเคราะห์, เป็นต้น
สอดคล้องกับ RoHS และไม่มี Pb
รายละเอียด
| ประเภท | SMD ซีรี่ย์ 5X OCXO | ||
| ประเภทผลิต | HCMOS | ||
| อัตราภาระ | 15pF หรือระบุ | ||
| รูปแบบคลื่นออก | สี่เหลี่ยม | ||
| โลเตชั่นไฟฟ้า | 3.3V / 5.0V | ||
| ระยะความถี่ | 5 ~ 40MHz | ||
| อุณหภูมิการทํางาน | -40 ~ + 85 °C หรือ specify | ||
| ความมั่นคงของความถี่ | ความอดทนต่อความถี่ | ± 10ppb มากที่สุด | |
| VS อุณหภูมิการทํางาน | ± 5ppb ~ ± 20ppb | ||
| VS ความแรงกดไฟฟ้า | ± 0.5ppb มากที่สุด (±5 การเปลี่ยนแปลง) | ||
| vs ความจุ | ± 0.5ppb มากที่สุด (± 10 การเปลี่ยนแปลง) | ||
| VS การแก่ตัว | ±0.5ppb / วัน, ±50ppb/ปี, ±0.4ppm/10 ปี, สูงสุด | ||
| ความดัน Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| ระยะเวลาทํางาน | 45 ~ 55% | ||
| อ้างอิง | -60dBc | ||
| การอุ่นเครื่อง | ± 0.1ppm (ใน 5 นาที @ + 25 นาที, หมายถึง 1 ชั่วโมง) | ||
| การบริโภคพลังงาน (สภาพคงที่) | 1.2W แม็กซ์ | ||
| ระยะการปรับความถี่ | ± 0.5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| เสียงระยะ @20MHz | @10Hz | -115dBc/Hz | |
| @100Hz | -130dBc/Hz | ||
| @ 1KHz | -140dBc/Hz | ||
| @10KHz | - 150dBc/Hz | ||
| หน่วยบรรจุ | 200 ชิ้น / รีล | ||

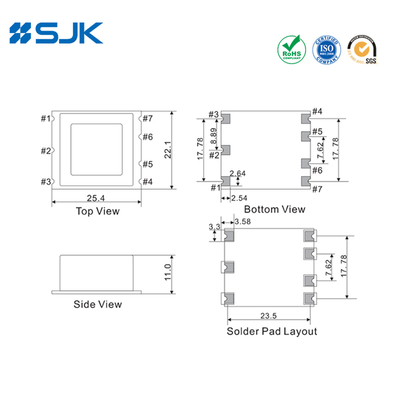

ขนาด [mm]
