| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | SJK-6T |
| MOQ: | 1000 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 1Kp/กระเป๋า |
| เงื่อนไขการจ่ายเงิน: | T/T |

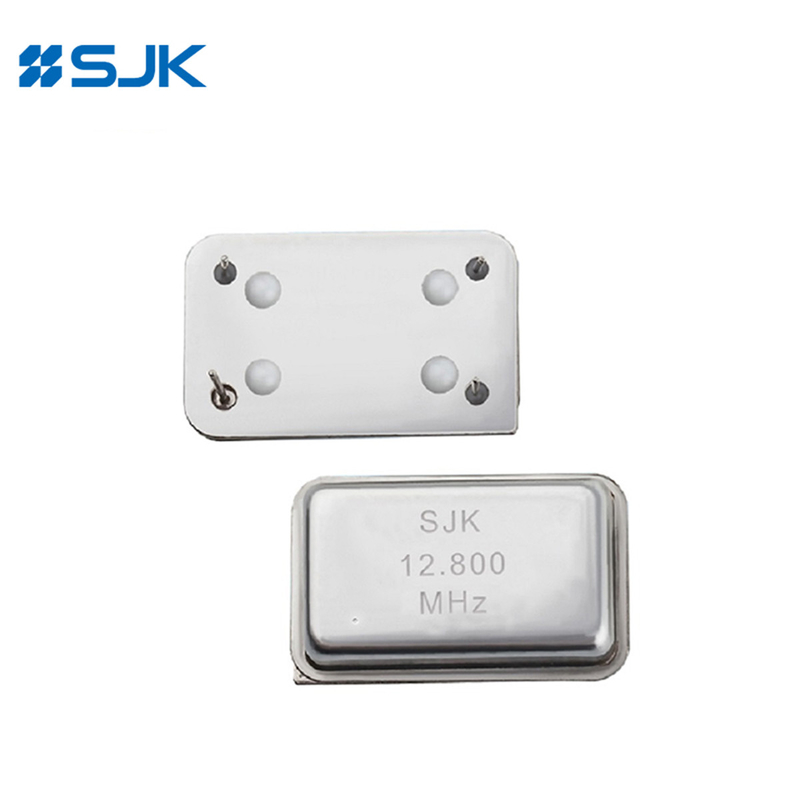

Thru-Hole 14-Pin TCXO 10-52MHz 3.3V 10pF ผลิตคลื่นไซน์คลิป
ลักษณะ
แบบ 20.4 × 12.8 × 7.8 มิลลิเมตร, DIP TCXO/VCTCXO
กล่อง DIP-14 ที่ปิดปิด
กล่องโลหะปิดสองครั้งและความน่าเชื่อถือสูง
มี VC-TCXO
ความถี่การออก: 1.25MHz ~ 52MHz
CMOS หรือการออกคลื่นไซน์ตัด
การใช้งาน: อุปกรณ์ขนาดใหญ่, เครื่องบิน, อุปกรณ์สื่อสาร, อุปกรณ์ทดสอบ, ฯลฯ
สอดคล้องกับ RoHS และไม่มี Pb
รายละเอียด
| ประเภท | 6T DIP TCXO / VC-TCXO | ||
| ประเภทผลิต | คลัดคลื่นไซน์ | CMOS | |
| อัตราภาระ | 10KΩ//10pF | 15pF หรือระบุ | |
| ระยะความถี่ | 10 ~ 52MHz | 1.25 ~ 52MHz | |
| โลเตชั่นไฟฟ้า | 2.8V / 3.3V | ||
| กระแสไฟฟ้า | สูงสุด 4mA | 25mA สูงสุด | |
| ระดับผลิต | 00.8Vp-p นาที | 0.1Vcc/0.9Vcc | |
| ความมั่นคงของความถี่ | ความอดทน | ±2.0ppm Max. (หลังการไหลกลับ 2 ครั้ง) | |
| VS อุณหภูมิ | ± 0.5ppm ~ ± 1.0ppm | ||
| VS ความดันไฟฟ้า (Vcc±5%) | ± 0.2ppm แม็กซ์ | ||
| vs ความจุ (ความจุแตกต่างกัน ± 10%) | ± 0.2ppm แม็กซ์ | ||
| VS การแก่ตัว | ± 1.0ppm มากที่สุด | ||
| ระยะควบคุมความถี่อัตโนมัติ (AFC) (VCTCXO) | ± 5ppm ~ ± 10ppm (1.5±1V) | ||
| เวลาเริ่มต้น | 2 มิติสูงสุด | ||
| อุณหภูมิการทํางาน | -40 ~ + 85 °C หรือระบุ | ||
| ระยะเวลาทํางาน | 40 ~ 60% | ||
| เสียงระยะ @ 10MHz | 100kHz | -1115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| หน่วยบรรจุ | 100 ชิ้น | ||

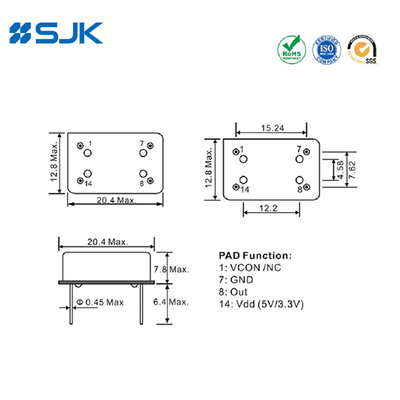

ขนาด [mm]
