| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | เอสเจเค-9ที |
| MOQ: | 100 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 1Kpcs/รีล |
| เงื่อนไขการจ่ายเงิน: | T/T |

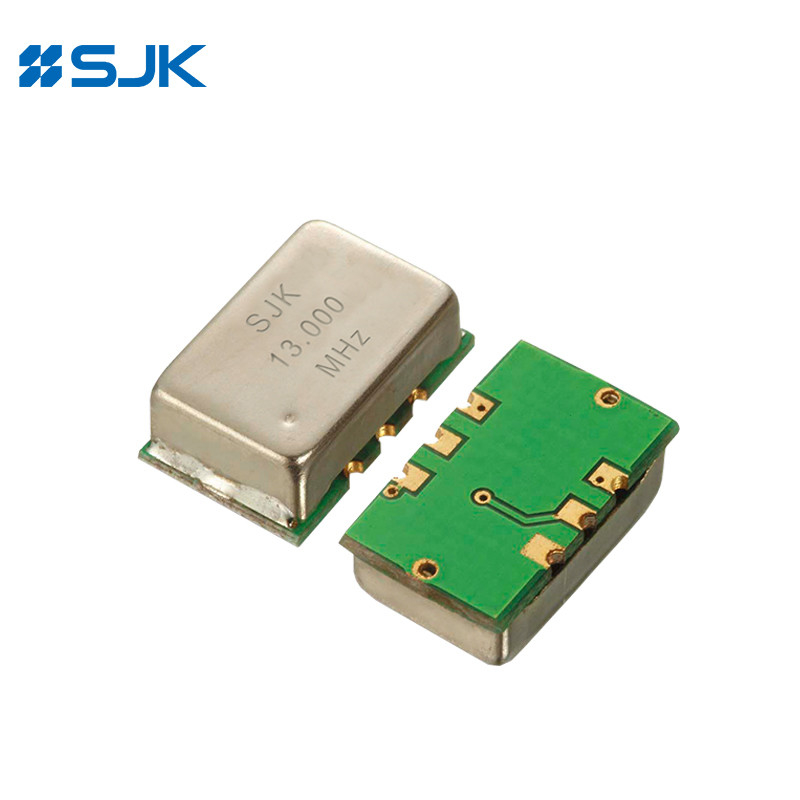

SMD ขนาดใหญ่ 14*9.0mm TCXO 5~40MHz 3.3V สําหรับสถานีฐาน
ลักษณะ
SMD แบบ 14.3×8.7×4.9mm TCXO / VC-TCXO
ผนังโลหะ ฐาน FR-4 PCB
คลิปไซน์เวฟหรือ CMOS Output
ความถี่การออก: 5MHz ~ 40MHz
VCTCXO มี
ตัวเลือกกระแสไฟฟ้าต่ํา
การใช้งาน: อุปกรณ์ขนาดใหญ่, สถานีฐาน, WLAN, WiMAX, อุปกรณ์ทดสอบ, ฯลฯ
สอดคล้องกับ RoHS และไม่มี Pb
รายละเอียด
| ประเภท | 9T SMD TCXO / VC-TCXO | ||
| ประเภทผลิต | คลัดคลื่นไซน์ | CMOS | |
| อัตราภาระ | 10KΩ//10pF | 15pF หรือระบุ | |
| ระยะความถี่ | 5 ~ 40MHz | ||
| โลเตชั่นไฟฟ้า | 3.3V / 5.0V | ||
| กระแสไฟฟ้า | 3.5mA สูงสุด | 6mA สูงสุด | |
| ระดับผลิต | 00.8Vp-p นาที | 0.1Vcc/0.9Vcc | |
| ความมั่นคงของความถี่ | ความอดทน | ±2.0ppm มากที่สุด (หลังการไหลกลับ 2 ครั้ง) | |
| VS อุณหภูมิ | ± 0.5ppm | ||
| VS ความดันไฟฟ้า (Vcc±5%) | ± 0.2ppm แม็กซ์ | ||
| vs ความจุ (ความจุแตกต่างกัน ± 10%) | ± 0.2ppm แม็กซ์ | ||
| VS การแก่ตัว | ± 1.0ppm มากที่สุด | ||
| ระยะการควบคุมความถี่อัตโนมัติ (AFC) (VC-TCXO) | ± 5ppm ~ ± 10ppm (1.5±1V) | ||
| เวลาเริ่มต้น | 2 มิติสูงสุด | ||
| อุณหภูมิการทํางาน | -40 ~ + 85 °C หรือระบุ | ||
| ระยะเวลาทํางาน | 45 ~ 55% | ||
| เสียงระยะ @ 10MHz | 100kHz | -120dBc/Hz | |
| 1kHz | -140dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| หน่วยบรรจุ | 200 ชิ้น / รีล | ||

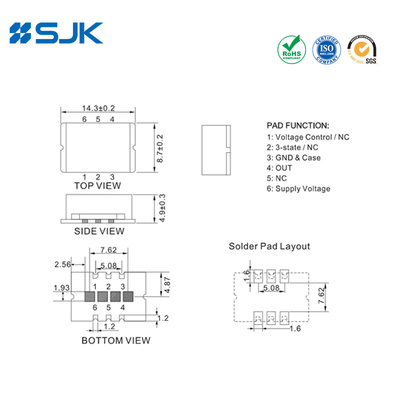

ขนาด [mm]
