| ชื่อแบรนด์: | SJK |
| เลขรุ่น: | เอสเจเค-7ที |
| MOQ: | 1000 ชิ้น |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | 1Kpcs/รีล |
| เงื่อนไขการจ่ายเงิน: | T/T |
SMD 7050 TCXO With 26.000MHz 1.8-3.3V Clipped Sinewave Output การออกคลื่นซีน
ลักษณะ
แพ็คเกจ SMD เซรามิค 7.0×5.0×1.9mm แบบปกติ
CMOS และคลิปไซน์วอล์ฟ (ไม่มี DC-cut capacitor) ออก
ระยะความถี่ออก: 5MHz ถึง 52MHz
ความมั่นคงของอุณหภูมิ: ± 0.5ppm ~ ± 2ppm
VCTCXO มี
การติดตั้งอัตโนมัติและการเชื่อมแบบกลับกระแส
การใช้งาน: สถานีฐาน, WiMAX, Femtocell, WLAN, การสื่อสารไร้สาย, เป็นต้น
สอดคล้องกับ RoHs และไม่มี Pb
รายละเอียด
| ประเภท | SMD ซีรี่ย์ 8T TCXO / VC-TCXO | ||
| ประเภทผลิต | คลัดคลื่นไซน์ | CMOS | |
| อัตราภาระ | 10KΩ//10pF | 15pF หรือระบุ | |
| ระยะความถี่ | 5 ~ 52MHz | ||
| โลเตชั่นไฟฟ้า | 3.3V / 5.0V | ||
| กระแสไฟฟ้า | 3.5mA สูงสุด | 6mA สูงสุด | |
| ระดับผลิต | 00.8Vp-p นาที | 0.1Vcc/0.9Vcc | |
| ความมั่นคงของความถี่ | ความอดทน | ±2.0ppm Max. (หลังการไหลกลับ 2 ครั้ง) | |
| VS อุณหภูมิ | ± 0.05ppm ~ ± 0.5ppm | ||
| VS ความดันไฟฟ้า (Vcc±5%) | ± 0.3ppm แม็กซ์ | ||
| vs ความจุ (ความจุแตกต่างกัน ± 10%) | ± 0.2ppm แม็กซ์ | ||
| VS การแก่ตัว | ± 1.0ppm มากที่สุด | ||
| ระยะควบคุมความถี่อัตโนมัติ (AFC) (VCTCXO) | ± 5ppm ~ ± 10ppm (1.5±1V) | ||
| เวลาเริ่มต้น | 2 มิติสูงสุด | ||
| อุณหภูมิการทํางาน | -40 ~ + 85 °C หรือระบุ | ||
| ระยะเวลาทํางาน | 45 ~ 55% | ||
| เสียงระยะ @ 10MHz | 100KHz | -130dBc/Hz | |
| 1KHz | -145dBc/Hz | ||
| 10KHz | -154dBc/Hz | ||
| หน่วยบรรจุ | 1000 ชิ้น / รีล | ||

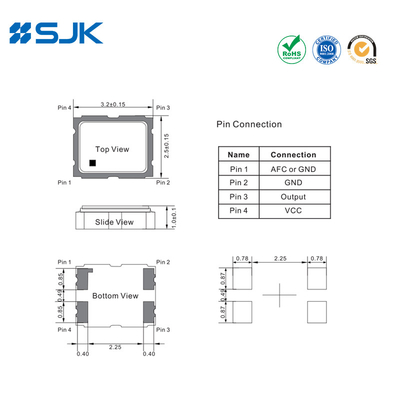

ขนาด [mm]
